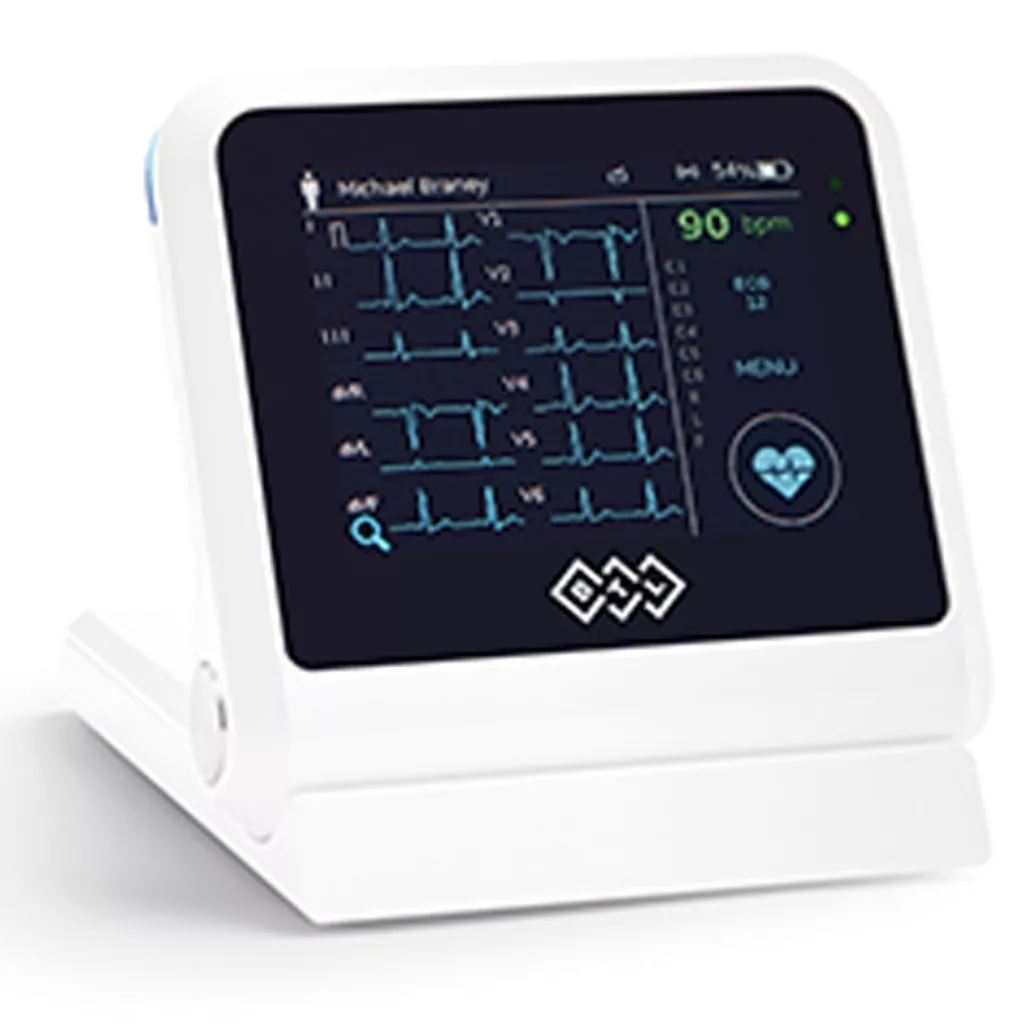

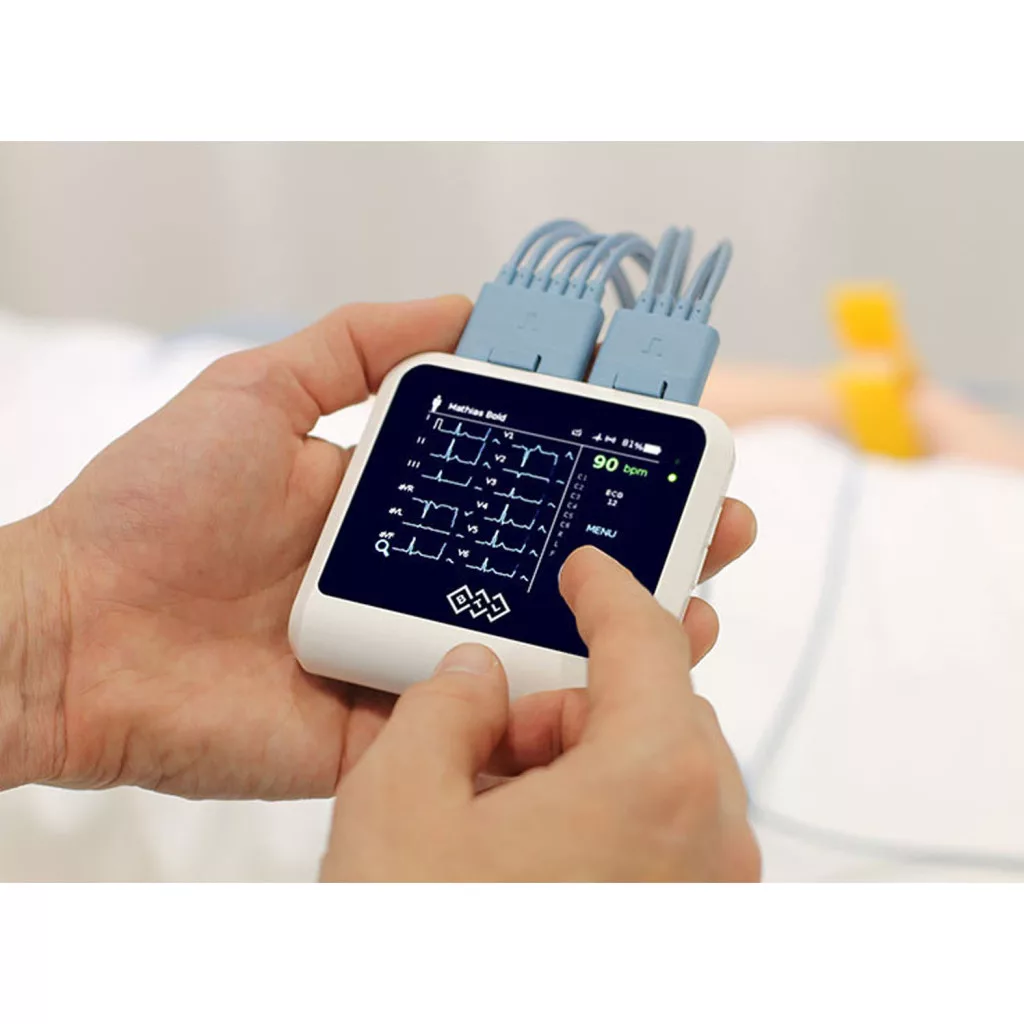

- Zsebméretű EKG, amely határtalan mobilitást biztosít

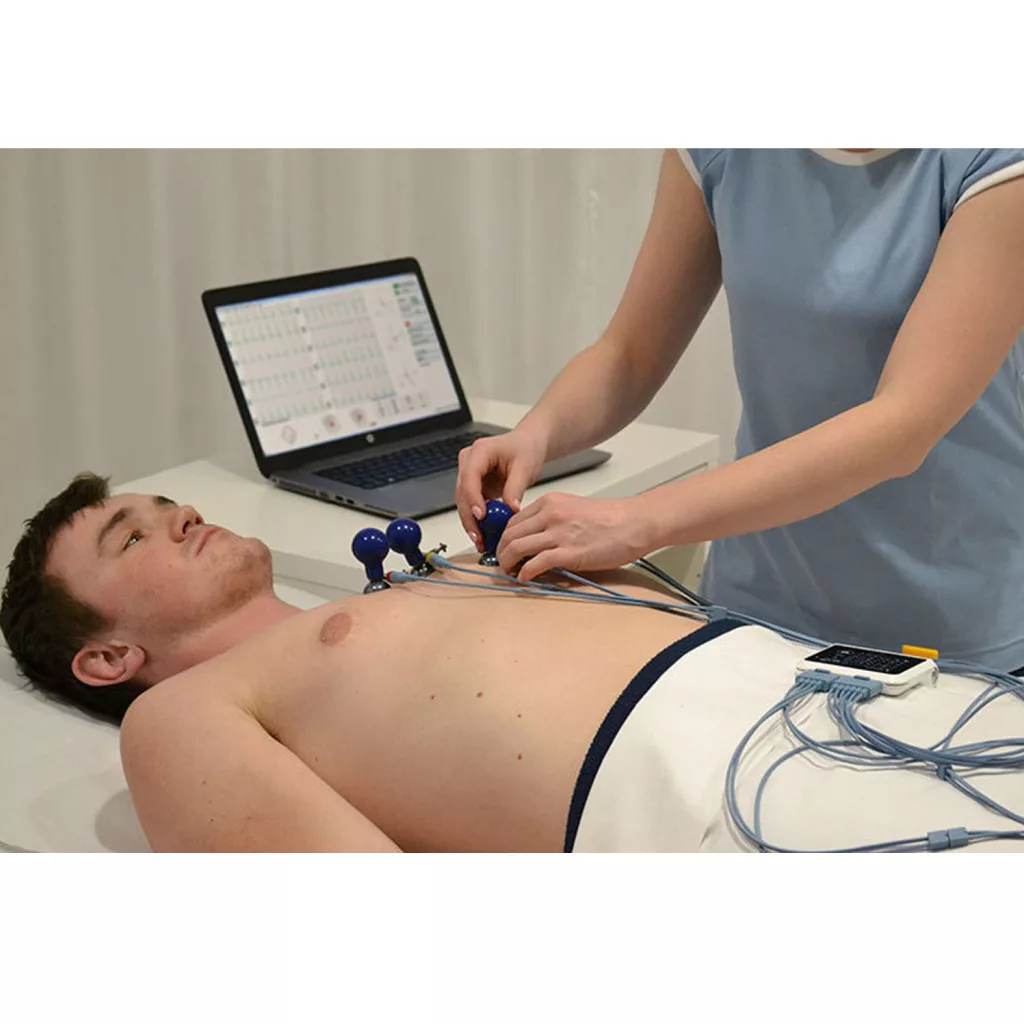

- Az EKG eszköz vezeték nélküli addatovábbítást tesz lehetővé a BTL CardioPoint platformra, amely segíti az egyszerűbb és rugalmasabb munkavégzést , nem csak a kórházban vagy az orvosi rendelőben, hanem rendelőn kívül is

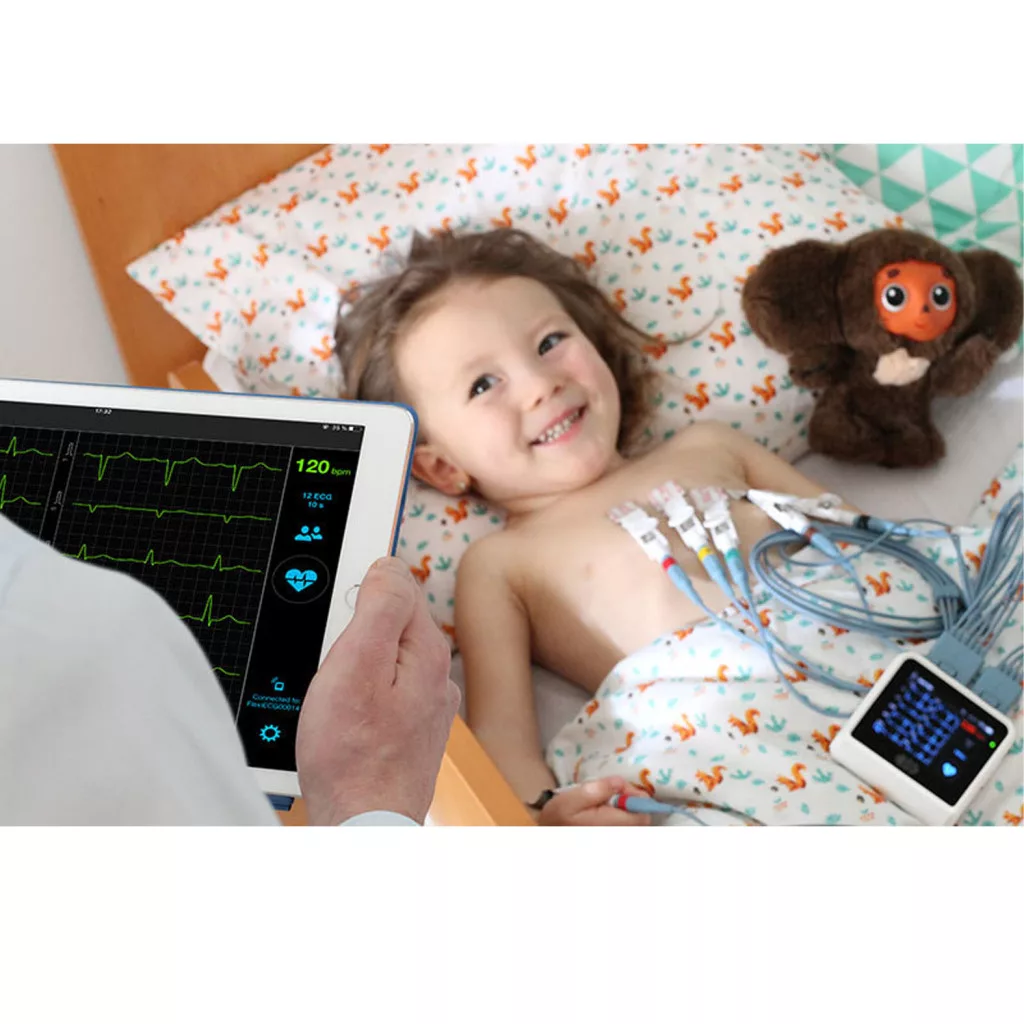

- Nem számít, hogy páciense a rendelőben vagy éppen máshol tartózkodik, a vezeték nélküli EKG folyamatos kapcsolatot kínál
- Az alapvonal stabilitása és a fontos paraméterek (P-hullámok, QRS-komplexum stb.) egyértelmű láthatósága teszik a BTL EKG jelet legendássá.
- BTL CardioPoint mindent biztosít Ön számára, ami szükséges a megfelelő kezelés kiválasztásához,amp; ndash; tiszta EKG jeleket és egyedi diagnosztikai eszközöket, függetlenül attól, hogy páciense gyermek, sportoló vagy szenior korosztályú.
- A BTL Cardiopoint felhasználói felülete egyetlen kattintásra van optimalizálva. Az EKG felvételek a BTL NETwork hálózatán belül bármilyen számítógéppel megoszthatóak, és független rendszerbe exportálhatóak, melyek HL7, DICOM vagy GDT protokollokat alkalmaznak. E tulajdonság révén a Cardiopoint egy egyszerűen használható és tökéletesen alkalmazkodik a speciális klinikai munkafolyamatokhoz.
BTL-Cardiology_ST-maps_vector2
ST térképek
ÁLTALÁNOS JELLEMZŐK
Kijelző mérete 2,8"
Kijelző felbontása 240x320
Teljes méret 82 x 87 x 25 mm
Súly 150 g
Billentyűzet Érintőpanel a készüléken
Külső nyomtató Támogatott hálózati nyomtató
Nyomtatási sebesség (mm/s) 5, 10, 12,5, 25, 50
Érzékenység (mm/mV) 2,5, 5, 10, 20
Nyomtatási elrendezés 2 x 6 + 1R, 4 x 3 + 1R, 1 x 12 + 0R
Vezetékek száma 12 Elvezetés
A megjelenített vezetékek száma 1, 3, 12
R, L, F, N, C1, C2, C3, C4, C5, C6 vagy RA, LA, LL, RL, V1, V2, V3, V4, V5, V6 elektródakészlet
FELVÉTEL
EKG 12L 10 s, 12 s. 15 s, 20 s
Tárolás Maximum 90 EKG a készülék memóriájában
Pulzusszám (HR) 30-300 bpm
A pulzusszám pontossága ± 10% vagy ± 5 bpm, amelyik nagyobb
Pacemaker észlelése
Érzékeli a tempó impulzusait
Impulzusszélesség: 0,1 ms – 2 ms
Impulzus amplitúdója: 2 mV – 250 mV
EGYÉB
Hálózati feszültség 100–240 V
Frekvencia 50 – 60 Hz
Védelmi osztály I. osztály
Bemeneti impedancia gt; 2,5 MΩ
Behatolás elleni védelem Megfelel az IEC 60529 szabvány IPx2 követelményének.
Akkumulátor Li-on akkumulátor, 3,6 V, 3200 mAh lt; 8 óra folyamatos jelfigyelés Alkalmazott alkatrész Típus CF Defibrillációs védelem 400 J
Amplitúdó felbontás 1 μV ±1 % LSB-nként, 500 SPS
Dinamikus tartomány AC differenciál: ±5 mV, DC offset: ±300 mV
24 bites digitális felbontás
Frekvencia tartomány 0,05 - 170 Hz
Mintavételi frekvencia 1000 Hz
Tárolási frekvencia 500 Hz
Közös módú elutasítási arány (CMRR) gt; 90 dB (szűrő kikapcsolva) gt; 100 dB (szűrő 50/60 Hz bekapcsolva)
WiFi frekvencia 2,4 GHz
Kommunikációs csatorna 1 (2412 MHz) – 11 (2462 MHz)
DSSS / CCK / OFDM moduláció
Hatásos kisugárzott teljesítmény 7,92 dBm vagy 6,198 mW, 11 Mbps-on mérve
VALÓS IDEJŰ TULAJDONSÁGOK
A normál rekordhossz 10 s, 12 s, 15 s, 20 s
Ritmusrekord hossza: 30 mp, 1 perc, 2 perc, 6 perc, 10 perc, 20 perc
Mérés felvétel közben
HR
P, PQ, QRS, RR és QT intervallumok
QTc
ST szegmen
Szív tengelye
Vektorkardiogram
Gyors EKG Rögzítés indítása betegadatok megadása nélkül
Egyéb A csatlakoztatott EKG-eszközök jelzése Ólomfelismerés Elektróda alkalmazásjelző
NYUGALMI EKG ÉRTÉKELÉSE
Értelmező állítások Értelmező nyilatkozatok felnőtteknek és gyermekgyógyászati betegeknek Algoritmikus alapú értelmező nyilatkozatok Szóértelmezési nyilatkozatok
Az AVG megveri a P, PQ, QRS, QT és RR intervallumokat
Amplitúdók értékek QTc (Bazett, Hodges, Friderica, Framingham) Szívtengelyek - értékek és grafikus értelmezés ST szegmens - grafikus értelmezés
QT kézi mérőeszköz Tangens módszerrel Tolómérő QTc érték
Vektorkardiogram (VCG) módszerek – Dower, PLSV és QLSV megjelenítés – 3D grafikon, 2D grafikon
A Sudden Deatch Syndroma szűrőeszköz kritériumai Seattle-i kritériumok 2013 Nemzetközi kritériumok 2017
Egyéb eszközök
Jelgörgetés
Kézi mérőeszköz (vonalzó/mérőmérő)
Automatikus mérések felhasználói korrekciója
