Termék leírása:
- Gyors teljesítmény : Azonnali automatizált vizsgálati vagy EKG-jelentés exportálása garantált gyors teljesítménnyel minden pillanatban.
- Mesterséges intelligencia : Az automatikus értelmezés jelentős pontosságát több tízezer vizsgálatra kiképzett mesterséges intelligencia algoritmusok bővítik.

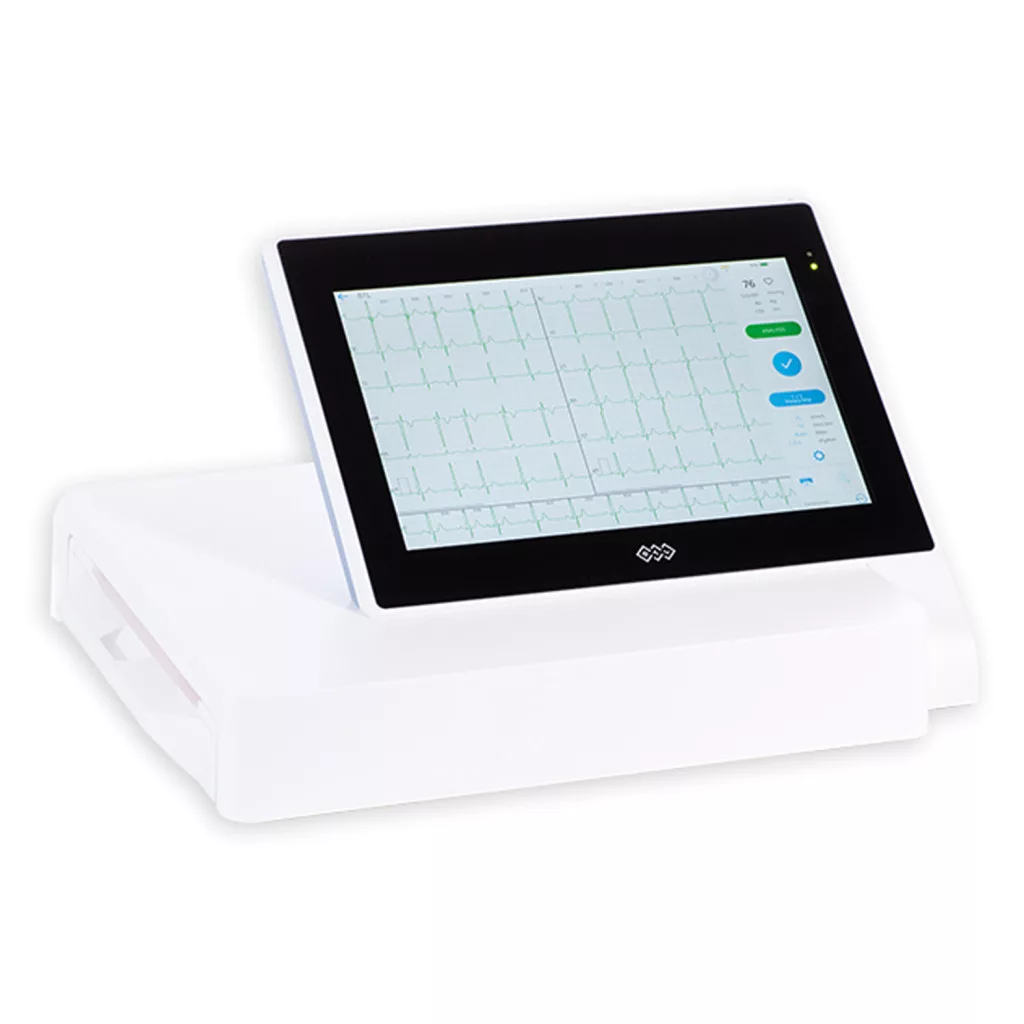

- Kivételes kapacitás: A BTL 8 EKG készülék több mint 900 nyomtatott jelentést tesz lehetővé egyetlen töltéssel, és 3500 vizsgálatot tárol.
CardioPoint szoftverrel szállítjuk:
Megbízható vizsgálati eredmények
- Modern értékelési környezet
- Több vizsgálatnál gyakori betegkártya
- Egyszerű adatmegosztás orvos és nővér között
- Időt takarít meg az orvosnak
- Növeli a diagnosztikai bizalmat
- Automatikusan archiválja a vizsgálatokat
- Exportálás az orvosi információs rendszerbe (GDT, PDF)
AKKUMULÁTOR SPECIFIKÁCIÓ
Akkumulátor lemerülés jelzése Hangjelzés és LED jelzés
Akkumulátor kapacitása: Töltési idő 240 perc

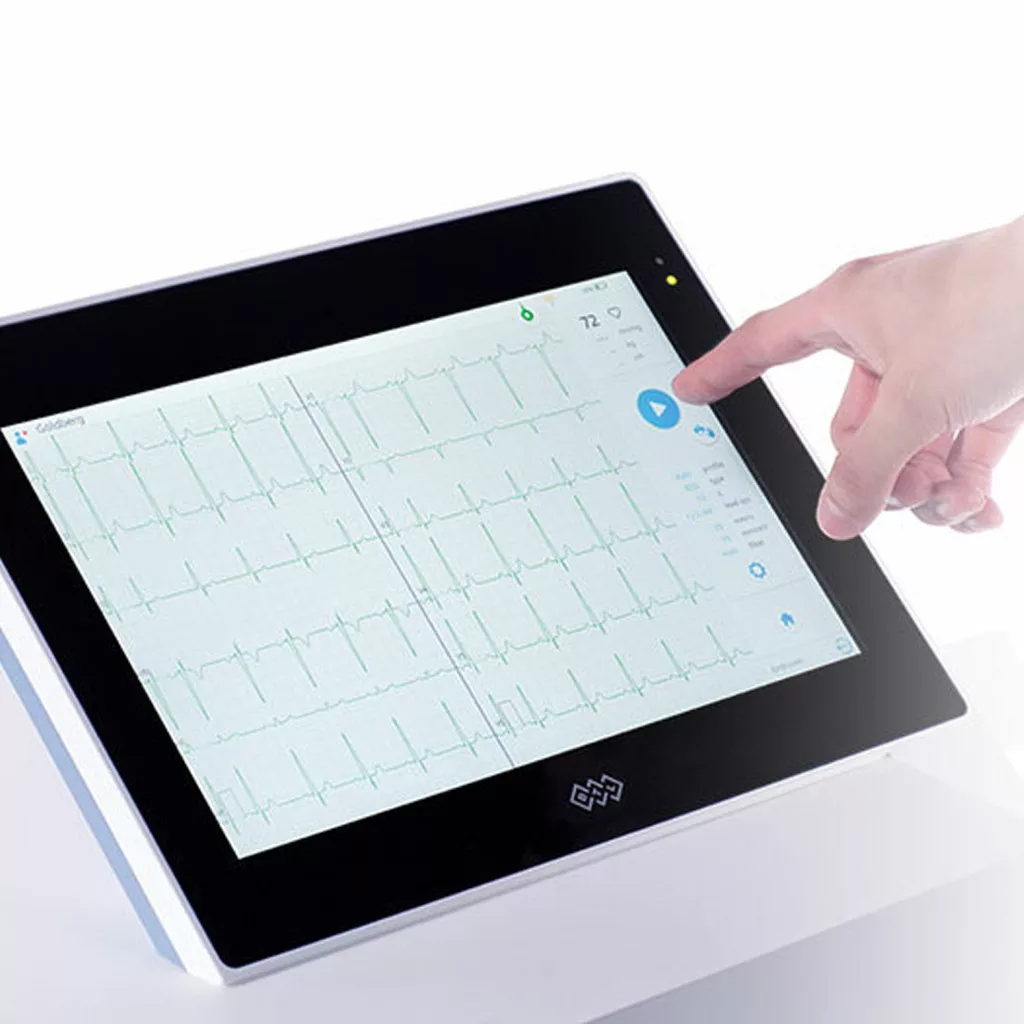

KIJELZŐ MŰSZAKI ADATOK
Kijelző színe és érintése
Megjelenített adatok Pulzusszám, páciens neve, páciens azonosítója, napszak, akkumulátor töltöttségi jelző, értesítések, figyelmeztető üzenetek, görgető hullámformák, vérnyomás, súly és magasság, vezetékcímkék, sebesség, érzékenység és szűrőbeállítások, profil és vezetékrendszer beállításai, csatlakoztatás tanácsadó, jelzésvezető, felhasználó azonosítás
ÁLTALÁNOS JELLEMZŐK
Teljes méret (H x Sz x M mm-ben) 450 x 360 x 230 mm
Indítási idő < 1 perc
Energiatakarékos mód igen, indítási idő legfeljebb 3 másodperc
Billentyűzet Érintőpanel
Távirányító a felvétel indításához
Távirányító vezeték-lekapcsolás jelzés
Távirányító törzskábel hossza 1,5 m
A távirányító súlya ≤ 350 g
Méret mm (H x SZ x M mm-ben) 88 x 78 x 22 mm
Behatolásvédelem
(Az IEC 60529 szabvány szerint)
IPX3 távirányítóhoz
IP20 a készülékhez

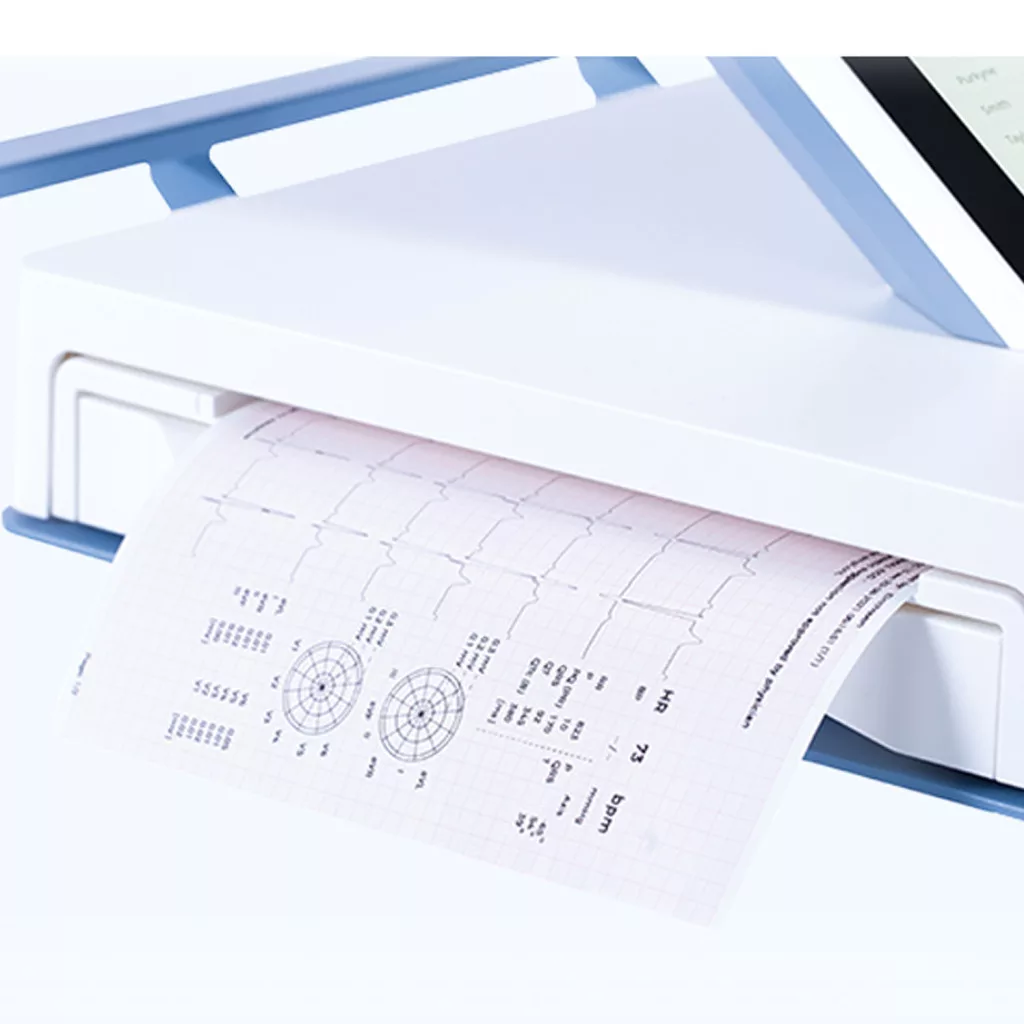

NYOMTATÁS
Papírtípus Z-hajtású hőpapír ráccsal, perforált
Papírformátum és A4-es méret (szélesség 210 ± 0,5 mm, hosszúság 280 ± 0,2 mm) Letter (szélesség 214,5 ± 0,5 mm, hosszúság 280 ± 0,2 mm)
Papírtálca kapacitása 150 lap
Papírérzékelés
A nyomtató felbontása Vízszintes 40 pont/mm, függőleges 8 pont/mm
Nyomtatási sebesség (mm/s) 5, 10, 12,5, 25, 50
Érzékenység (mm/mV) 2,5, 5, 10, 20
Amplitúdó pontossága ±5 %
Nyomtatott vezetékek 6, 12
Nyomtatás befejezési sebessége Kész 1 oldal jelentés < 9 mp.
PERIFÉRIÁK CSATLAKOZTATÁSAI
Külső billentyűzet Külső USB
Egér Külső USB
Vonalkód olvasó Szabványok CodeQr, PDF417, Code128, Code39NC, Code39C.
ASCII karakterek támogatása
Külső nyomtató A kompatibilis nyomtatók listájáért forduljon a BTL értékesítéshez vagy a BTL szervizhez
USB 4x
USB specifikáció 5V, 1A
LAN 1x
FELVÉTEL

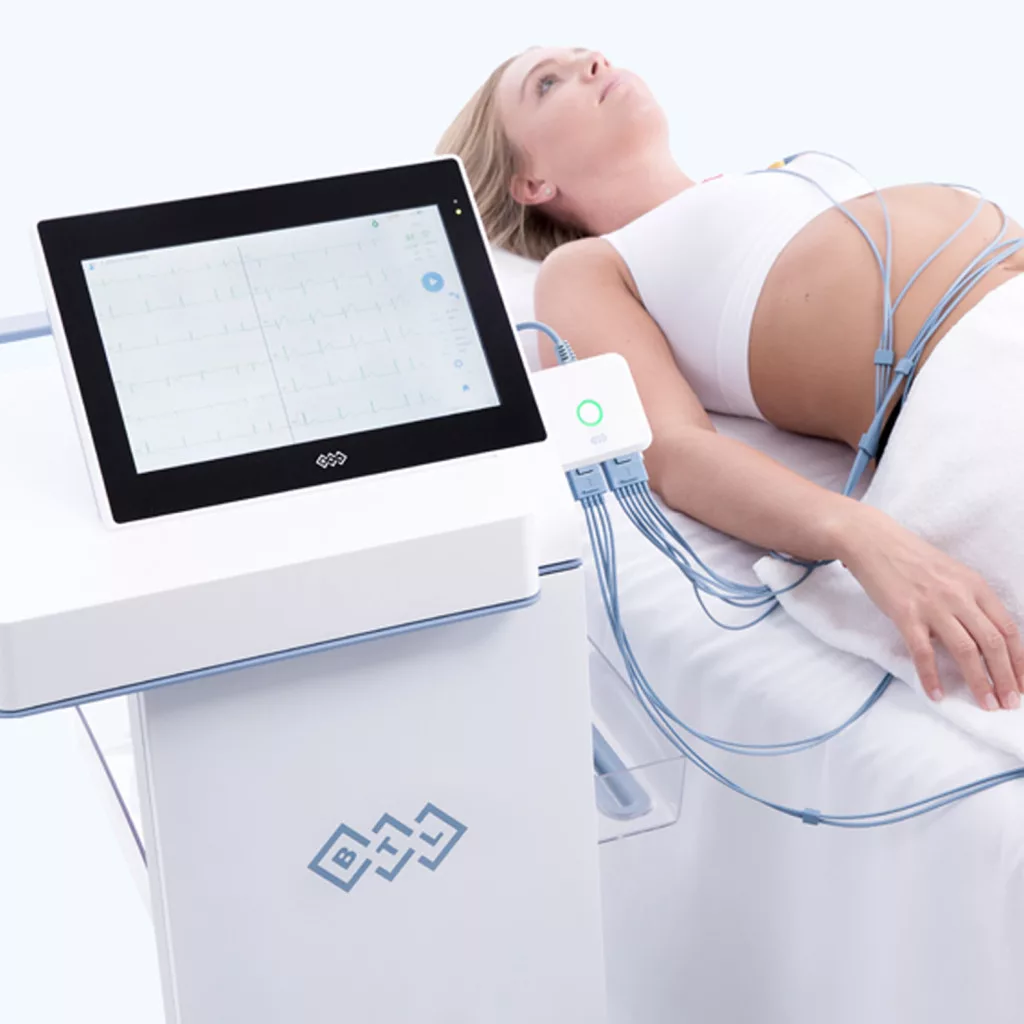

Elvezetések száma 10 (fizikai vezetékek)
Csatornák száma 12
Kijelzett vezetékek száma 6/12
Mért vezetékek I, II, III, aVR, aVL, aVF, V1, V2, V3, V4, V5, V6
R, L, F, N, C1, C2, C3, C4, C5, C6 és/vagy RA, LA, LL, RL, V1, V2, V3, V4, V5, V6 elektródakészlet
Lead-off észlelés, L, F, C1, C2, C3, C4, C5, C6 vagy LA, LL, V1, V2, V3, V4, V5, V6 vezetékek
Megjegyzés: Az R/RA és az N/RL csatlakoztatása szükséges ahhoz, hogy a vezetékérzékelés működjön
Kijelző elrendezése 1 x 6, 2 x 6, 2 x 6 + 1 R, 1 x 12, 4 x 3, 4 x 3 + 1 R
Nyomtatási elrendezés (Automatikus profil) 2 x 6 + 1R, 2 x 6, 4 x 3 + 1R, 4 x 3, 1 x 12, 1 x 6 (I - aVF vagy V1 - V6)
Nyomtatási elrendezés (Kézi) 1 x 6, 1x12
Nyomtatási elrendezés (Ritmus) 1 x 1, 1 x 2
Automatikus profil rögzítési hossza 10 s, 12 s, 15 s, 20 s
Ritmusprofil rögzítési hossza 30 mp, 1 perc, 2 perc, 6 perc, 10 perc és 20 perc
A tárolt rekordok száma > 3500 EKG-rekord (10 s)
BESZERZÉS
Alkalmazott alkatrész típusa CF típus
Alkalmazott rész Elektródák és betegkábel
Amplitúdó felbontás 1 μV ±1 % LSB-nként, 500 SPS
Amplitúdó pontatlanság
(Első végi beszerzési adatok) < ±1 %
Dinamikus tartomány DC: +/- 300 mV
AC: +/- 5 mV
Digitális felbontás 24 bit
Frekvencia tartomány 0,049 – 250 Hz
Mintavételi gyakoriság 1000 SPS
Összesen 8000 SPS
Tárolási frekvencia 1000 Hz (nyers adat)
500 Hz (szűrés után és nyomtatáshoz)
Bemeneti impedancia > 2,5 MΩ > 10 MΩ @ 10 Hz
Közös módú elutasítási arány (CMRR) > 96 dB (szűrő kikapcsolva) > 110 dB (szűrő 50/60 Hz bekapcsolva)
Pacemaker észlelése
Érzékeli a tempó impulzusait
Impulzusszélesség: 0,1 ms – 2 ms
Impulzus amplitúdója: 2 mV – 250 mV
(100 000 SPS-nek megfelelő hardveres észlelési módszer*)
ADATFELDOLGOZÁS
Szűrők Hálózati - 50/60 Hz
Myo – 20 Hz, 25 Hz, 35 Hz, 90 Hz adaptív
Drift – 0,07 Hz Cubic Spline, 0,05 Hz, 0,15 Hz, 0,25 Hz
Nincs szűrő (0,049-170 Hz frekvenciatartomány)
Felhasználói szűrő
Refiltráció
EKG értelmezés
Értelmezési nyilatkozatok felnőttek és gyermekgyógyászati betegek számára
Algoritmikus és mesterséges intelligencia alapú értelmezési nyilatkozatok
Szóértelmezési állítások
Pulzusszám 30-300 bpm
A pulzusszám pontossága ± 10% vagy ± 5 bpm, amelyik nagyobb
ST szegmens vizuális ellenőrzés ST térképek
RR, P, PQ(PR), QRS, QT, P tengely, QRS tengely, T tengely, QTc mérés
(Bazett, Hodges, Fridericia, Framingham módszerek)
A P+, P-, Q, R, R' amplitúdók. R", S, S', T+, T-, J, ST
Átlagos komplexek láthatók
Ritmuselemzés átlagos HR, Max HR, Min. HR, átlagos R-R, Max R-R, Min R-R, R-R count,
SDRR, pRR50, tachogram, hisztogram
BIZTONSÁGI ELŐÍRÁSOK
Beteg szivárgó árama földcsatlakozással ≤ 10 μA
A beteg szivárgó árama földelés nélkül ≤ 50 μA
A páciens leválasztó áramkör által biztosított maximális szivárgás 220 V 50 Hz AC működés esetén ≤ 50 μA
Defibrillációs védelem 400 J
elleni védelem típusa
I. áramütési osztály
elleni védelem foka
Áramütés-típusú CF defibrilláció - biztos felhelyezett alkatrész
Elit, Pro és a Smart változatok jellemzői a letölhető fülön tekinthetőek meg.
